Плазменная установка для резки труб большого диаметра с ЧПУ и 3D поворотной головкой, грузоподъемность 6000 кг

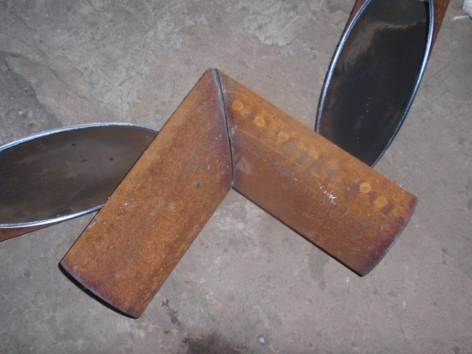

Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading
Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading

Μεγάλες Εικόνας :  Плазменная установка для резки труб большого диаметра с ЧПУ и 3D поворотной головкой, грузоподъемность 6000 кг

Λεπτομέρειες:
Τόπος καταγωγής: Σαγκάη, Κίνα
Μάρκα: HYZONT
Πιστοποίηση: CE / ISO 9001
Αριθμό μοντέλου: CNCXG1200-V
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 Σετ
Τιμή: CNY 835,000 FOB Shanghai
Συσκευασία λεπτομέρειες: Ξύλινη θήκη, αποστολή με ένα πλήρες κοντέινερ 20GP
Χρόνος παράδοσης: Εντός 60 ημερών έναντι προκαταβολής
Όροι πληρωμής: 30% έναντι του υπολοίπου PI, 70% πριν από την παράδοση
Δυνατότητα προσφοράς: 10 σετ ανά μήνα
Επικοινωνία

Плазменная установка для резки труб большого диаметра с ЧПУ и 3D поворотной головкой, грузоподъемность 6000 кг

περιγραφή
Τύπος μηχανής: Μηχάνημα κοπής πλάσματος με προφίλ στρογγυλού σωλήνα CNC 5 αξόνων Μοντέλο: CNCXG1200-V
Διάμετρος σωλήνα (OD): 500-1050mm Μήκος σωλήνα: 12000mm
Λειτουργία κοπής: Κοπή πλάσματος Τέμνον πάχος πλάσματος: 1-25mm (κοπή λοξοτομής 22mm)
Πηγή ενέργειας πλάσματος: Πηγή πλάσματος υψηλής ισχύος 12000W Φακός κοπής πλάσματος: 3D φακός κοπής προφίλ πλάσματος
Ανιχνευτής ύψους: Φωτοηλεκτρικός αισθητήρας ύψους, απόκριση 0,1 δευτ Σύστημα Ελέγχου: Σύστημα ελέγχου CNC τύπου διαύλου (βιομηχανικός δίαυλος πεδίου Ethernet)
Λειτουργικό σύστημα: Λειτουργικό σύστημα βιομηχανικού ελέγχου Επίδειξη: Οθόνη αφής 19 ιντσών αντιεκρηκτική
Λογισμικό: Λογισμικό ελέγχου αγγλικής έκδοσης Field Bus: Βιομηχανικό Ethernet field bus
Αριθμός άξονα: Περισσότερο από 6 Ενότητες I/O: Ενότητες εισόδου/εξόδου Bus
περιφερειακός: USB x4, RS232/485, Ethernet Τσοκ σωλήνων: Χειροκίνητο ομόκεντρο τσοκ 3 σιαγόνων με αυτόματο πάνω/κάτω
Μέγιστη χωρητικότητα φόρτωσης: 6000 κιλά Ταχύτητα περιστροφής σωλήνα: 0-10000mm/min
Σφάλμα μετακίνησης: 0,2mm/1000mm Καθαρό Βάρος: 5000 KG
Σερβοκινητήρας: Υψηλής ακρίβειας AC servo Κιβώτιο ταχυτήτων: Εισαγόμενο κιβώτιο ταχυτήτων ακριβείας
ψύκτη νερού: βιομηχανικός ψυκτικός νερού
Επισημαίνω:

3D φακός κοπής προφίλ πλάσματος

,

3-кулачковый концентрический патрон для труб

,

Грузоподъемность трубы 6000 кг

Μηχανή Κοπής Προφίλ Στρογγυλών Σωλήνων CNC Μεγάλης Διαμέτρου με Πλάσμα

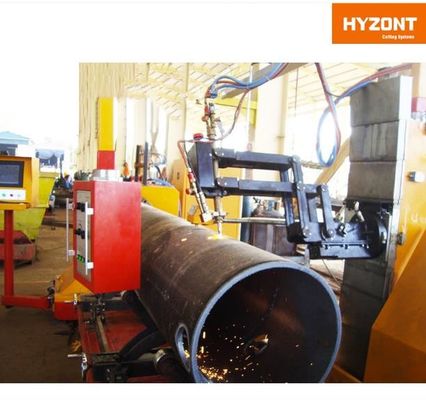

Αυτή η μηχανή κοπής προφίλ στρογγυλών σωλήνων με πλάσμα είναι ένα σύστημα CNC 5 αξόνων σχεδιασμένο για την κοπή κυκλικών σωλήνων σε διαμέτρους από 500mm έως 1050mm και μήκη έως 12000mm. Με πηγή πλάσματος υψηλής ισχύος 12000W, κεφαλή κοπής προφίλ πλάσματος 3D και φωτοηλεκτρικό αισθητήρα ύψους, εκτελεί ευθείες και λοξές κοπές, κοπές οπών, προφίλ T-σύνδεσης, πολλαπλών κλάδων και αγκώνων (αρθρώσεις γαρίδας) σε ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα και άλλους μεταλλικούς σωλήνες, με πάχος τοιχώματος 1-25mm.

Γιατί να Επιλέξετε Αυτή τη Μηχανή Κοπής Προφίλ Στρογγυλών Σωλήνων με Πλάσμα

  • Κεφαλή κοπής προφίλ πλάσματος 3D - εκτελεί κοπές άκρων σωλήνων, κοπές οπών, προφίλ T-σύνδεσης, πολλαπλών κλάδων και αγκώνων (αρθρώσεις γαρίδας) με κάθετη και οριζόντια λοξοτομή.
  • Συγκεντρωτικό τσοκ σωλήνα 3 σιαγόνων - χειροκίνητο συγκεντρωτικό τσοκ 3 σιαγόνων με αυτόματη λειτουργία πάνω/κάτω συγκρατεί με ασφάλεια σωλήνες διαμέτρου από 500mm έως 1050mm.
  • Χωρητικότητα φόρτωσης σωλήνα 6000Kg - βαρέως τύπου βάση στήριξης και δομή χειρίζονται μεγάλους, βαρέως τοιχώματος σωλήνες για κατασκευή στο εργαστήριο.
  • Ακριβής κίνηση - σφάλμα κίνησης 0.2mm/1000mm με AC σερβοκινητήρα υψηλής ακρίβειας και εισαγόμενο κιβώτιο ταχυτήτων για ακριβείς κοπές προφίλ.

Τεχνικές Προδιαγραφές

ΠαράμετροςΤιμή
Τύπος μηχανήςΜηχανή κοπής προφίλ στρογγυλών σωλήνων CNC 5 αξόνων με πλάσμα
Διάμετρος σωλήνα (OD)500-1050mm
Μήκος σωλήνα (μήκος ράγας κεφαλής)12000mm
Λειτουργία κοπήςΚοπή με πλάσμα
Πάχος κοπής με πλάσμα1-25mm (λοξοτομή 22mm)
Πηγή ισχύος πλάσματοςΠηγή πλάσματος υψηλής ισχύος 12000W
Κεφαλή κοπής πλάσματοςΚεφαλή κοπής προφίλ πλάσματος 3D
Αισθητήρας ύψουςΦωτοηλεκτρικός αισθητήρας ύψους, ταχύτητα απόκρισης 0.1 δευτερόλεπτα
Σύστημα ελέγχουΣύστημα ελέγχου CNC τύπου Bus (βιομηχανικό δίκτυο πεδίου Ethernet)
Λειτουργικό σύστημαΒιομηχανικό λειτουργικό σύστημα ελέγχου
Οθόνη19 ιντσών ευρεία οθόνη με αντιεκρηκτική οθόνη αφής
ΛογισμικόΛογισμικό ελέγχου αγγλικής έκδοσης
Λειτουργία δικτύου πεδίουΒιομηχανικό δίκτυο πεδίου Ethernet
Αριθμός αξόνωνΠερισσότεροι από 6
I/OΜονάδες I/O Bus
ΠεριφερειακάUSB x4 (USB3.0 x1), σειριακή θύρα RS232/485, Ethernet
Τσοκ σωλήναΧειροκίνητο συγκεντρωτικό τσοκ 3 σιαγόνων με αυτόματη λειτουργία πάνω και κάτω
Μέγιστη χωρητικότητα φόρτωσης6000Kg
Ταχύτητα περιστροφής σωλήνα0-10000mm/min
Σφάλμα κίνησης0.2mm / 1000mm
Καθαρό βάρος5000Kg

Βασικά Ανταλλακτικά

ΕξάρτημαΠροδιαγραφή
ΤσοκΤσοκ 3 σιαγόνων, 1 σετ
Βάση στήριξης σωλήναΒάση στήριξης
Κινητήρας κίνησηςΣερβοκινητήρας AC υψηλής ακρίβειας
Σύστημα ελέγχου κίνησηςΣερβοκινητήρας AC υψηλής ακρίβειας
Κιβώτιο μειωτήραΕισαγόμενο κιβώτιο ταχυτήτων ακριβείας
Αισθητήρας ύψους κεφαλήςΑισθητήρας ύψους κεφαλής πλάσματος, 1 σετ
Πηγή ισχύος πλάσματος12000W, 1 σετ
Κεφαλή κοπής πλάσματοςΚεφαλή κοπής προφίλ πλάσματος 3D, 1 σετ
Ψύκτης νερούΒιομηχανικός ψύκτης νερού, 1 σετ

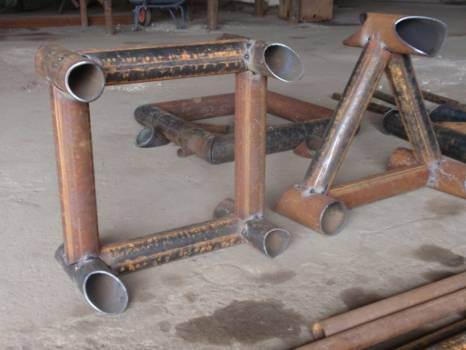

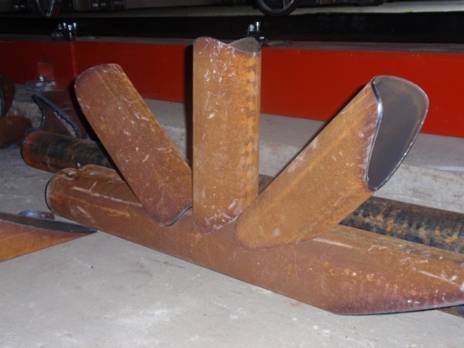

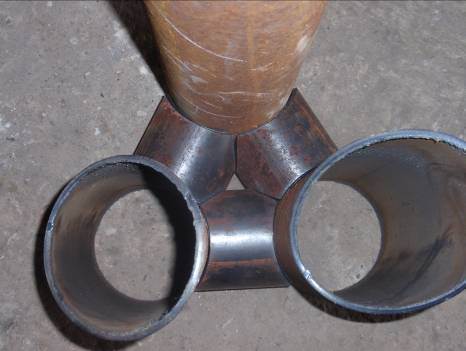

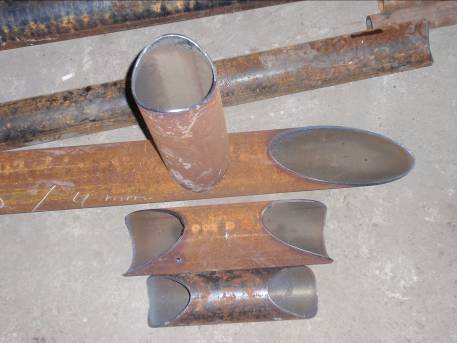

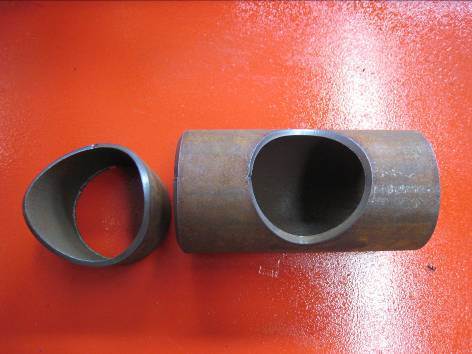

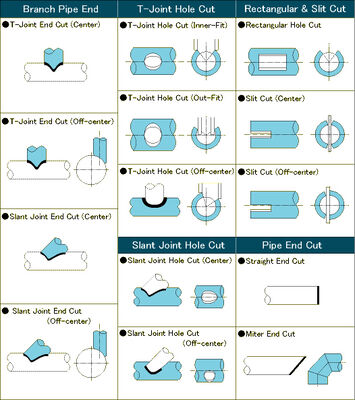

Δυνατότητα Κοπής Προφίλ Σωλήνων

Κοπή άκρων σωλήνων (ευθεία κοπή άκρου, κοπή άκρου υπό γωνία), λοξοτομή τριών κλάδων, κοπή οπών, κοπή T-σύνδεσης (εσωτερική εφαρμογή, εξωτερική εφαρμογή, εκτός κέντρου), κοπή σωλήνα διακλάδωσης, κοπή άκρου T-σύνδεσης (κεντρική / εκτός κέντρου), κοπή άκρου λοξής σύνδεσης (κεντρική / εκτός κέντρου), αυλάκωση, κοπή ορθογώνιας οπής, κοπή σχισμής (κεντρική / εκτός κέντρου), διασταυρούμενη κοπή υπό γωνία, κοπή οπής λοξής σύνδεσης (κεντρική / εκτός κέντρου), κοπή πολλαπλών κλάδων, κοπή προφίλ πολλαπλών κλάδων, κοπή άκρου πολλαπλών κλάδων και διακλάδωσης, κοπή διασταύρωσης δακτυλιοειδούς σωλήνα, κοπή αγκώνα (άρθρωση γαρίδας). Μέγιστη γωνία λοξοτομής τόσο σε κάθετη όσο και σε οριζόντια κατεύθυνση, με ρύθμιση σταθερής γωνίας και σταθερού σημείου λοξοτομής και ρύθμιση συνεχούς κοπής.

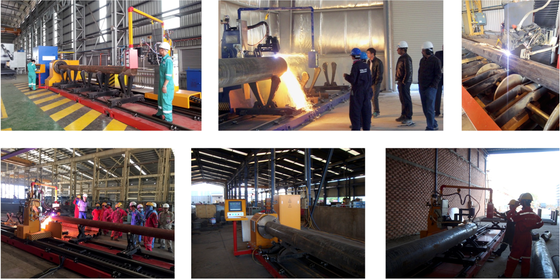

Εικόνες Προϊόντος

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

Εμπορικοί Όροι

ΕίδοςΤιμή
Μοναδιαία τιμή835.000 CNY FOB Σαγκάη
Ισχύς45 ημέρες
Χρόνος παραγωγήςΕντός 60 ημερών έναντι προκαταβολής
Όρος πληρωμής30% έναντι της PI, 70% υπόλοιπο πριν την παράδοση του μηχανήματος
ΣυσκευασίαΞύλινη θήκη, αποστολή με ένα πλήρες κοντέινερ 20GP
