Μηχανή κοπής CNC πλάσματος οξυγόνου-αερίου τύπου Gantry Μεγάλης Μορφής HZSG5000 4200x12500mm EDGE Connect

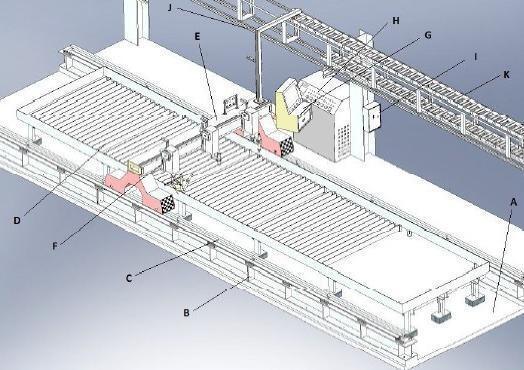

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Μεγάλες Εικόνας :  Μηχανή κοπής CNC πλάσματος οξυγόνου-αερίου τύπου Gantry Μεγάλης Μορφής HZSG5000 4200x12500mm EDGE Connect

Λεπτομέρειες:
Τόπος καταγωγής: Σαγκάη, Κίνα
Μάρκα: HYZONT
Πιστοποίηση: CE / ISO 9001
Αριθμό μοντέλου: HZSG5000
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 Σετ
Τιμή: USD 55,800 FOB Shanghai
Συσκευασία λεπτομέρειες: Θήκη από κόντρα πλακέ / τυλιγμένη μεμβράνη, 5300x2300x1890mm, 3650Kg, κατάλληλη για αποστολή κοντέιν
Χρόνος παράδοσης: 50 ημέρες μετά τη λήψη της προκαταβολής
Όροι πληρωμής: 100% L/C εν όψει, T/T
Δυνατότητα προσφοράς: 30 σετ το μήνα
Επικοινωνία

Μηχανή κοπής CNC πλάσματος οξυγόνου-αερίου τύπου Gantry Μεγάλης Μορφής HZSG5000 4200x12500mm EDGE Connect

περιγραφή
Τύπος μηχανής: Μηχάνημα κοπής CNC πλάσμα και οξυγόνο τύπου Gantry μοντέλο: HZSG5000
Αποτελεσματική περιοχή κοπής: 4200x12500mm Ελεγκτής CNC: EDGE Connect
Πηγή ενέργειας πλάσματος: MAXPRO200 Τέμνον πάχος πλάσματος: Μαλακός χάλυβας χωρίς σκωρίες 20mm. τρύπα 25mm? αποκοπή 45mm
Πάχος κοπής με οξυ-καύσιμο: 6120mm Ταχύτητα κοπής πλάσματος: 50-5000 mm/min
Ταχύτητα κοπής με οξυγόνο: 0-800 mm/min Ταχύτητα τρεξίματος σε ρελαντί: 0-12000 mm/min
Μήκος ράγας κατά μήκος: 14500 χιλιοστά Rack Pitch: CP6, βαθμός ακρίβειας 7
Μοντέλο κίνησης: Κίνηση διπλής όψης Σερβοκινητήρας: Panasonic A5 AC Servo
Κιβώτιο ταχυτήτων: Κιβώτιο ταχυτήτων SEW Γερμανίας Έλεγχος ύψους: Τάση τόξου THC + ελεγκτής χωρητικότητας
Να τοποθετηθεί λογισμικό: FastCAM Pro PLC: ΔΕΛΤΑ
Ηλεκτρικά εξαρτήματα: ΣΝΑΪΝΤΕΡ Ισχύς εισόδου: Πηγή πλάσματος 5KW, 50KVA
Τάση τροφοδοσίας: 3x380V / 220V 50Hz Απόσταση ανύψωσης φακών: 200 χλστ
Ακρίβεια ύψους φακού: +/--1.0mm Ακρίβεια τοποθέτησης: +/-0,2mm/10m
Υλικά Κοπής: Ελαφρύ χάλυβα, ανοξείδωτο χάλυβα, αλουμίνιο Αποτελεσματικό πλάτος κοπής: 4200 χλστ
Αποτελεσματικό τέμνον μήκος: 12500mm
Επισημαίνω:

Τραπέζι κοπής μεγάλης μορφής 4200x12500mm

,

Ελεγκτής CNC EDGE Connect

,

Λογισμικό αυτόματης φωλεοποίησης FastCAM Pro

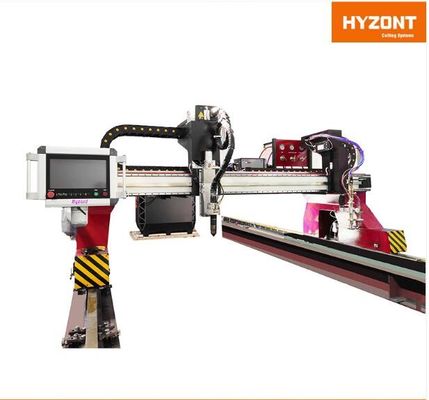

Μηχανή κοπής πλάσματος και οξυγόνου-αερίου τύπου γέφυρας Hyzont HZSG5000

Η HZSG5000 είναι μια βαρέως τύπου μηχανή κοπής πλάσματος και οξυγόνου-αερίου τύπου γέφυρας CNC, σχεδιασμένη για την κατασκευή χαλύβδινων κατασκευών, την κατασκευή δοχείων πίεσης και τα ναυπηγεία. Συνδυάζει μια πηγή πλάσματος MAXPRO200, έναν ελεγκτή CNC EDGE Connect και έναν σταθμό φλόγας οξυγόνου-αερίου σε μια ενιαία άκαμπτη γέφυρα, κόβοντας μαλακό χάλυβα, ανοξείδωτο χάλυβα και αλουμίνιο από λεπτό φύλλο έως πλάκα 120 mm.

Γιατί να επιλέξετε τη Μηχανή Κοπής Γέφυρας HZSG5000

  • Τραπέζι κοπής μεγάλου μεγέθους 4200x12500mm - η φαρδιά γέφυρα και η μακριά ράγα επεξεργάζονται υπερμεγέθη χαλύβδινα φύλλα σε μία ρύθμιση, ιδανική για ναυπηγεία και βαριές κατασκευές.
  • Ελεγκτής CNC EDGE Connect - λογισμικό Phoenix v10, διεπαφή μηχανής EtherCAT και οδηγός CutPro Wizard για γρήγορη ρύθμιση από νέους χειριστές.
  • Λογισμικό αυτόματης διάταξης FastCAM Pro - εισαγωγή DXF, καθαρισμός CAD, διαδραστική και αυτόματη διάταξη, κοινή κοπή και γεφύρωση για μεγιστοποίηση της χρήσης του φύλλου.
  • Διπλή διαδικασία πλάσματος και οξυγόνου-αερίου - πλάσμα MAXPRO200 συν αυτόματης ανάφλεξης καυστήρες οξυγόνου-αερίου καλύπτουν εύρος φύλλου 6-120 mm.

Τεχνικές Προδιαγραφές

ΠαράμετροςΤιμή
Τύπος μηχανήςΜηχανή κοπής πλάσματος και οξυγόνου-αερίου τύπου γέφυρας CNC
Ελεγκτής CNC EDGE Connect (Phoenix v10, EtherCAT, κονσόλα χειριστή λογισμικού)
Πηγή ισχύος πλάσματος MAXPRO200
Πάχος κοπής πλάσματοςΜαλακός χάλυβας χωρίς σκουριά 20 mm (3/4"); διάτρηση 25 mm μαλακός χάλυβας / 25 mm ανοξείδωτος χάλυβας; διαχωρισμός 45 mm μαλακός χάλυβας / 45 mm ανοξείδωτος χάλυβας
Ταχύτητα κοπής πλάσματος50-5000 mm/min
Πάχος κοπής οξυγόνου-αερίου6-120 mm
Ταχύτητα κοπής οξυγόνου-αερίου0-800 mm/min
Απόσταση ανύψωσης καυστήρα200 mm
Ταχύτητα ρελαντί0-12000 mm/min
Σφάλμα ρύθμισης ταχύτητας≤±5%
Ακρίβεια ελεγκτή ύψους καυστήρα≤±1.0 mm
Ακρίβεια διαμήκους γραμμής±0.2 mm / 10 m
Ακρίβεια πλευρικού μήκους±0.5 mm (1000x1000 mm)
Διαγώνιο σφάλμα±0.5 mm
Σφάλμα επιστροφής σημείου βάσης±0.2 mm
Σφάλμα σημείου τομής±0.5 mm

Μηχανικά και Ηλεκτρικά Εξαρτήματα

ΕξάρτημαΠροδιαγραφή

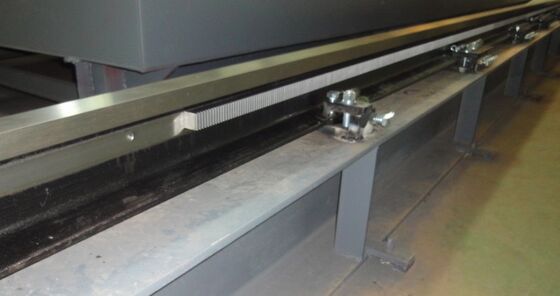

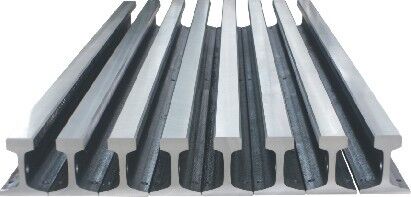

Διαμήκης ράγαΒαριά ράγα με οδοντωτό τροχό και πινιόν, υλικό U71Mn, χωρητικότητα φορτίου ≥10T/m, αντοχή εφελκυσμού ≥883 MPa
Οριζόντια ράγαΡάγα με σφαιρική βίδα, μεταφορά καυστήρα με ατσάλινη ταινία
Οδοντωτός τροχόςΒαθμός ακρίβειας 7, βήμα CP6, ακρίβεια μηχανικής κατεργασίας 0.02 mm
Μοντέλο κίνησηςΔιπλή πλευρική κίνηση

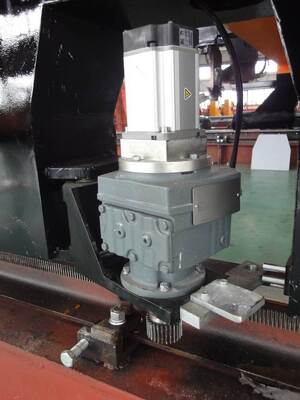

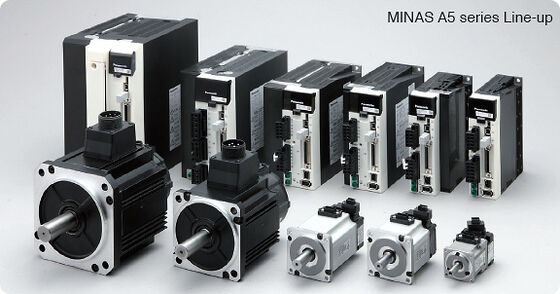

ΣερβοκινητήρεςPanasonic A5 AC servo (20 bits/περιστροφή, 1.04 εκατομμύρια παλμοί, απόκριση 2.0 kHz, IP67, χαμηλή ροπή αλλοίωσης)
Κιβώτιο ταχυτήτωνΓερμανικό κιβώτιο ταχυτήτων SEW, υψηλή ροπή εξόδου, χαμηλός θόρυβος

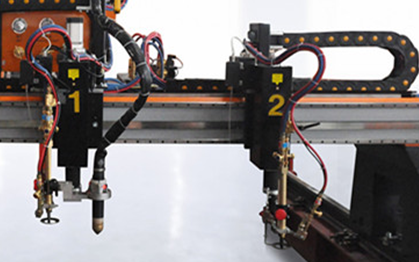

Φορέας καυστήρα κοπής2 σετ
Καυστήρας πλάσματος MAXPRO200 ×1, με συσκευή κατά της σύγκρουσης
Καυστήρες οξυγόνου-αερίου2 σετ, αυτόματης ανάφλεξης ×2
Ελεγκτές ύψουςTHC πλάσματος τάσης τόξου ×1, ελεγκτής ύψους καυστήρα χωρητικότητας ×2
Καυστήρας σήμανσηςΚαυστήρας σήμανσης με σκόνη ψευδαργύρου ×1
PLC / ηλεκτρικάDelta PLC, ηλεκτρικά εξαρτήματα Schneider

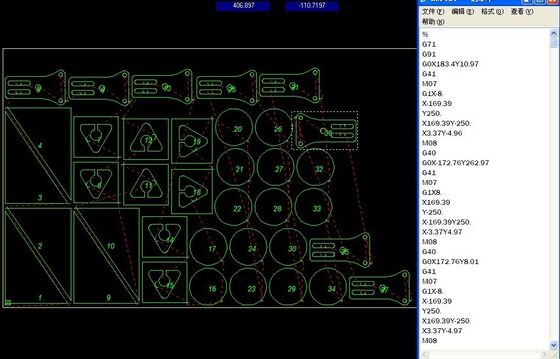

Λογισμικό διάταξηςFastCAM Pro (Αυστραλία), εισαγωγή DXF, αυτόματη διάταξη, έξοδος NC
Παροχή καλωδίου/σωλήναΠεδιλοράγα

Συνθήκες Εργασίας

ΣτοιχείοΤιμή
Τάση / συχνότητα τροφοδοσίας3×380V±10% / 50Hz, 220V±10% / 50Hz
Ισχύς εισόδου5 KW
Ισχύς πηγής πλάσματος50 KVA
Πίεση οξυγόνου κοπής0.5-0.8 MPa
Πίεση οξυγόνου προθέρμανσης0.4-0.6 MPa
Πίεση αερίου0.05-0.1 MPa
Τύπος αερίουΠροπάνιο / Ακετυλένιο / LPG
Θερμοκρασία περιβάλλοντος0-50 °C
Σχετική υγρασία<90% χωρίς συμπύκνωση

Αποτελεσματική Ικανότητα Κοπής

ΣτοιχείοΤιμή
Αποτελεσματική περιοχή κοπής4200x12500mm
Αποτελεσματικό πλάτος κοπής4200 mm
Αποτελεσματικό μήκος κοπής12500 mm
Μήκος διαμήκους ράγας14500mm
Μήκος οριζόντιας ράγας5000 mm

Σώμα και Δομή Μηχανής

Το σώμα της μηχανής είναι μια δομή συγκόλλησης τύπου κουτιού που επεξεργάζεται με μηχανές πλάνισμα CNC και φρεζάρισμα CNC, στη συνέχεια θερμικά κατεργάζεται και βάφεται σε θάλαμο ψεκασμού. Η διπλή κίνηση υιοθετεί συμμετρική δομή για εξαιρετική ακαμψία και αντοχή, προσφέροντας μεγάλη διάρκεια ζωής με πολύ υψηλή ακρίβεια. Η οριζόντια κίνηση του καυστήρα μεταδίδεται με ατσάλινη ταινία για ομαλή κίνηση με χαμηλό θόρυβο.

Λογισμικό: EDGE Connect & FastCAM Pro

Το EDGE Connect με το λογισμικό Phoenix v10 παρέχει ρύθμιση CutPro Wizard, κονσόλα χειριστή λογισμικού στην οθόνη, διαμορφώσιμα πάνελ παρακολούθησης διαδικασίας και ενσωματωμένη επικοινωνία με τον έλεγχο ύψους πλάσματος και καυστήρα για κορυφαία ποιότητα κοπής. Το λογισμικό διάταξης FastCAM Pro εισάγει αρχεία DXF, εκτελεί καθαρισμό CAD, διαδραστική και αυτόματη διάταξη, κοινή κοπή και γεφύρωση, και εξάγει κώδικα NC για διαφορετικούς ελεγκτές.

Εικόνες Προϊόντος

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Εμπορικοί Όροι

ΣτοιχείοΤιμή
ΤιμήUSD 55.800 FOB Σαγκάη
Χρόνος παραγωγής50 ημέρες μετά την παραλαβή της προκαταβολής
Όροι πληρωμής100% L/C στην όψη
Συσκευασία5300×2300×1890 mm / 3650 Kg
Εγκατάσταση και εκπαίδευση1 τεχνικός περίπου. 10 ημέρες, USD 200/ημέρα
Ισχύς30 ημέρες

Σημείωση: για μηχανή κοπής τύπου γέφυρας αυτή η προσφορά δεν περιλαμβάνει θεμέλια εγκατάστασης ράγας, τραπέζι κοπής και κρεμάστρα πεδιλοράγας. Πλήρη σχέδια εγκατάστασης παρέχονται στον αγοραστή κατά την παραλαβή της προκαταβολής.
