Ηλεκτρονική μηχανή συγκόλλησης MAG για τη βιομηχανία λέβητων

1Ονομασία του εξοπλισμού: μηχανή συγκόλλησης σωλήνων-σωλήνων MAG

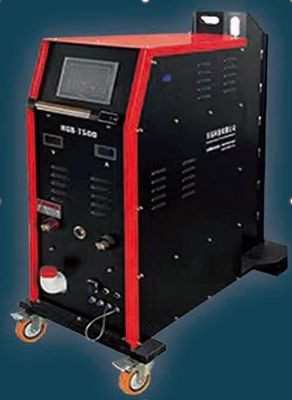

2.Μοντέλο: HGB-T500

3Τεχνική κατάσταση

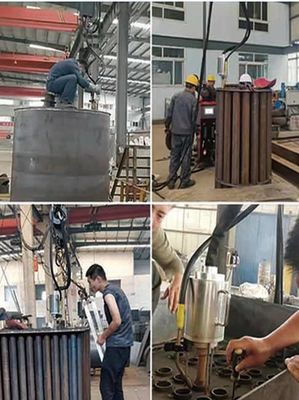

Η μηχανή αυτόματης συγκόλλησης φύλλων σωλήνων MAG χρησιμοποιείται για τη βιομηχανία λέβητα.Αυτή η μηχανή συγκόλλησης χρησιμοποιείται για την ορθογώνια συγκόλληση φιλέτα κοινού συγκόλλησης της τράπεζας συγκέντρωσης και το κέλυφος τύμπανο σε επίπεδη θέση συγκόλληση, με τη χρήση συγκόλλησης MAG για τα υλικά από ατσάλι άνθρακα, ανοξείδωτο ατσάλι κλπ.
3.2 Χαρακτηριστικά εξοπλισμού
1)Η διαδικασία συγκόλλησης ολοκληρώνεται αυτόματα με υψηλή απόδοση.
2) Υιοθέτηση δομής δακτυλίου συλλογής, ενσωματωμένου καλωδίου, συμπιεσμένου αέρα και διαδρομών αερίου συγκόλλησης για την επίτευξη απεριόριστης περιστροφικής κεφαλής.
3) Εξοπλισμένη με πηγή ενέργειας παλμού για την πραγματοποίηση της βαθιάς διείσδυσης συγκόλλησης με μικρές ψεκασμοί.
4) υιοθετεί χρωματική οθόνη αφής, η οποία μπορεί να συνειδητοποιήσει την διεπαφή ανθρώπου-υπολογιστή.
5) Ενεργοποιεί την αυτόματη επιστροφή στην καθορισμένη θέση για την περιστροφή του φακού.Η διασύνδεση καλωδίων δεν συμβαίνει στις διαδικασίες κατά τη συνεχή συγκόλληση.
6)Μετά την ατμοσφαιρική συμπίεση, δεν είναι απαραίτητο να κρατάτε με το χέρι κατά τη συγκόλληση.
7)Είναι μικρού μεγέθους, εύκολης λειτουργίας και απλής συντήρησης.
3.3Τεχνικές παραμέτρους
3.3.1Συνθήκες εργασίας
3.3.1.1Σκουφάρι λέβητα
Το υλικό του σωλήνα είναι χάλυβας άνθρακα, καθαρή σκουριά και λάδι για την εσωτερική επιφάνεια του εργασιακού υλικού (20 mm γύρω από τη συγκόλληση)
3.3.1.2Tube

1)Υλικό σωλήνα: χάλυβα άνθρακα
2) Εξωτερική διάμετρος του σωλήνα: 32 ̇ 108 mm
3) Δύψος σωλήνα: 2·6 mm
4)Ούλια του σωλήνα, Dmax-Dmin≤0,5mm
5)Περίοδος αφαίρεσης και αφαίρεσης ελαίου για την άκρη του σωλήνα: 20 mm

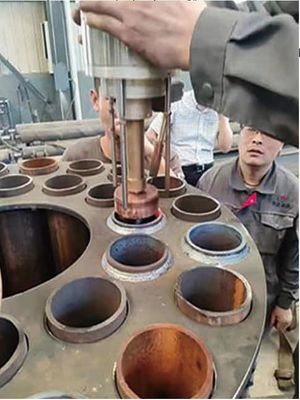

3.3.1.3Συναρμολόγηση σωλήνων
1)Κοντάστρωση μεταξύ κέντρου σωλήνα και φύλλου σωλήνα ≤3°
2)Εκτεταμένο ύψος των σωλήνων πριν από τη συγκόλληση: 9-12 mm, επιφάνεια του τερματικού μέρους του σωλήνα ομαλή χωρίς σχισμή, διάσταση της γέφυρας του σωλήνα: d≥19 mm
3.3.1.4Διαχωρισμός τρύπας σωλήνα με φύλλο σωλήναΔιαχωρισμός τρύπας σωλήνα με φύλλο σωλήνα: ≤1 mm
