Αυτόματη TIG μηχανών συγκόλλησης σωλήνων χάλυβα συγκόλληση για την κατασκευή πυρηνικού σταθμού
Λεπτομέρειες προϊόντων
| Ονομασία: | Τροχιακή μηχανή συγκόλλησης | Σχήμα: | Oth-50 |
|---|---|---|---|
| Εφαρμογή: | Αυτόματη συγκόλληση σωλήνων TIG/GTAW | Δύναμη εισόδου: | 380V-440V |
| Έξω τεθειμένος: | MAX315 Α | Τύπος συγκόλλησης: | TIG με τη σίτιση καλωδίων |
| Σωλήνας OD: | Φ50-168mm | Βάρος κεφαλιών συγκόλλησης: | 8KG |
| Επισημαίνω |
Δορυφορική συγκόλληση πυρηνικών σταθμών,150-325 mm Αυτοματοποιημένη συγκόλληση TIG,Συναρμολογητής πυρηνικής αξίας OTH-50 |
||
Περιγραφή προϊόντων
Μηχάνημα συγκόλλησης σωλήνων από χάλυβα 150 - 325mm, συγκόλληση TIG για κατασκευές πυρηνικών σταθμών παραγωγής ενέργειας
Εφαρμογή:
Εύρος διαμέτρου σωλήνα: Φ150-325mm

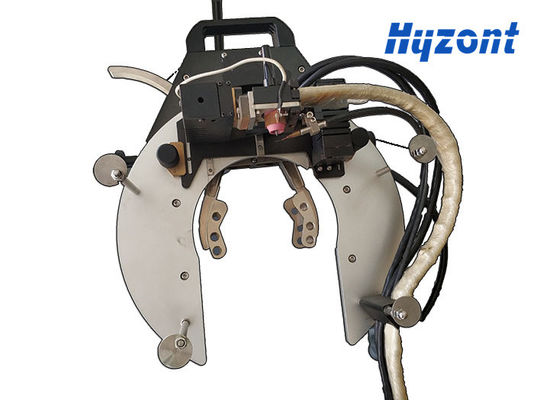

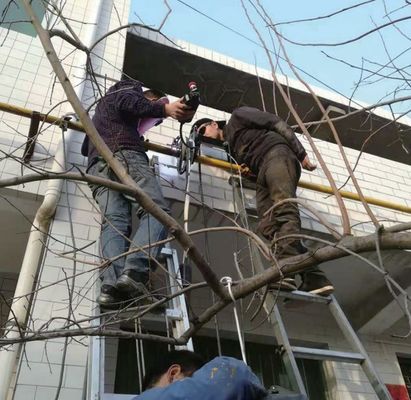

Αυτό το αυτόματο μηχάνημα συγκόλλησης σωλήνων περιλαμβάνει πηγή συγκόλλησης TIG OBT-400 και τροχιακή κεφαλή συγκόλλησης OTH-50, η οποία είναι κατάλληλη για συγκόλληση σωλήνων από ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα μεσαίου πάχους τοιχώματος. Έχει σχεδιαστεί με συμπαγή δομή και είναι εύκολο στη χρήση στο εργοτάξιο με καλή επιφάνεια συγκόλλησης και γρήγορη ταχύτητα.
Χαρακτηριστικά :
- Αυτόματη συγκόλληση σωλήνα με σωλήνα σε όλες τις θέσεις με/χωρίς τροφοδοσία σύρματος
- Συμπαγής σχεδιασμός δομής, σταθερή περιστροφή με μικρή περιστροφική αδράνεια
- Ταλάντωση, διαδικασία συγκόλλησης πολλαπλών περασμάτων
- Κατάλληλο για σύνδεση σωλήνα με σωλήνα, σωλήνα με φλάντζα, σωλήνα με αγκώνα, σωλήνα με βαλβίδα
- Ψύξη κυκλώματος νερού, επιτυγχάνοντας μακροχρόνια εργασία
- Αυτό το μηχάνημα είναι αρθρωτό σε σχεδιασμό, συμπαγές σε σχεδιασμό και συμπαγές σε δομή.
- Τα κύρια εξαρτήματα είναι δομή αλουμινίου και σφιγκτήρας χωρίς βαθμίδες ρυθμιζόμενος για τη στερέωση της διαμέτρου του σωλήνα.
- Σχεδιασμός δομής μετάδοσης γραναζιών χωρίς κενά με αυτόματο AVC
Προδιαγραφές
| Μοντέλο | MWA-400A |
| Πηγή συγκόλλησης | Panasonic YC-400TX |
| Τύπος πηγής ισχύος | Αντιστροφέας |
| Ρεύμα συγκόλλησης | 5-400A |
| Κύκλος λειτουργίας | 400A/60%；250A/95% ；244A 100 % |
| Τάση εισόδου | AC380V ± 10 % 50/ 60 Hz |
| Συνολική ισχύς | 8.3KVA |
| Ψύξη | Ενσωματωμένο σύστημα ψύξης νερού |
| Οθόνη | Οθόνη αφής 7 ιντσών |
| Αποθήκευση προγραμμάτων | 80 |
| Κλάση μόνωσης | F |
| Κλάση προστασίας | IP21 |
| Βάρος | 135KG |
| Διαστάσεις | 740*520*910 |
| Λειτουργία ελέγχου |
Έλεγχος αερίου αργού Συνεχής έλεγχος ρεύματος συγκόλλησης και παλμικού ρεύματος Έλεγχος περιστροφής κεφαλής συγκόλλησης Έλεγχος τροφοδοσίας σύρματος Έλεγχος AVC με λειτουργία ενεργοποίησης/απενεργοποίησης για χειροκίνητες ρυθμίσεις |
| Όνομα | Βασικά εξαρτήματα | Μάρκα | Σήμα |
| Πηγή ισχύος συγκόλλησης | Πηγή ισχύος συγκόλλησης | PANASONIC | Ιαπωνία |
| PLC | MINISUBISHI | Ιαπωνία | |
| Οθόνη αφής | Χρωματιστή 10 ιντσών | ΤΑΪΒΑΝ | |
| ηλεκτρικό στοιχείο | OMRON | ΙΑΠΩΝΙΑ | |
| Καλώδιο | QIFAN | ΚΙΝΑ | |
| Κεφαλή συγκόλλησης | Κινητήρας | FAULHABER | Γερμανία |
| Σύνδεση | Σύνδεσμος ορείχαλκου | ||
| Σώμα κεφαλής συγκόλλησης | Μηχανουργική κατεργασία αλουμινίου |
