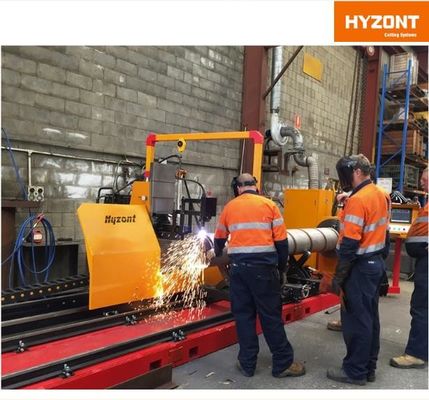

CNC σχεδιαγράμματος σωλήνων τέμνων πίνακας πλάσματος που αυλακώνει με την οθόνη αφής
Λεπτομέρειες προϊόντων
| όνομα: | 220V Cnc πλάσματος μηχανή | πρότυπο: | Cncxg-800 |
|---|---|---|---|
| ταχύτητα: | 10000 Mm/Min | εμπορικό σήμα: | Hyzont |
| Επισημαίνω |
Έλεγχος οθόνης αφής με αυλάκια,Πίνακας πλάσματος προφίλ σωλήνα,CNCXG-800 Κόψιμο προφίλ |
||
Περιγραφή προϊόντων
Διάμετρος 30-1600 mm 5 άξονας πλάσμα και οξυγόριο καυσίμου αέριο
Χρησιμοποιώντας πλαστικό και οξυγόλιο καύσιμο/αέριο/φλόγα για τη διαμόρφωση προφίλ διακόπτων και σωλήνων κοπής, τόσο σε στρογγυλούς σωλήνες όσο και σε τετράγωνους/ορθογώνιους σωλήνες, με διάμετρο κοπής 30-1600 mm, μήκος 12000 mm,το μέγιστο πάχος μπορεί να είναι έως και 80 mm.
1. Περιγραφή μηχανής
Μηχανή κοπής προφίλ σωλήνων CNC
u Οξυ-Τρίψιμο καυσίμων και πλάσματος και διαμόρφωση πτυχών
u Μέγιστη διάμετρος σωλήνα κοπής 1600 mm
U 3D Κόψιμο
u Πίνακα οθόνης αφής, βολική και γρήγορη εισαγωγή δεδομένων, εύκολη στη χρήση και στην εκμάθηση
u Αποθήκευση δεδομένων κοπής ανά πάσα στιγμή, δυνατότητα δημιουργίας τεχνικής βάσης δεδομένων από τον χρήστη
u Συμβατό με λογισμικό σχεδιασμού χάλυβα, επέκταση της λειτουργίας της μηχανής
Χρήση της απόδοσης του εξοπλισμού
Η μηχανή κοπής σωλήνων CNC της σειράς CNCXG είναι ειδικά σχεδιασμένος εξοπλισμός για την αυτόματη κοπή σωλήνων χάλυβα 3D.
Μετά την εισαγωγή βασικών δεδομένων ή τη διενέργεια αρχείων κατάλληλης μορφής, είναι σε θέση να επεξεργάζεται αυτόματα τομές τρύπας, στρογγυλοποίησης, ρυμούλκησης, πολλαπλών κλάδων και γαρίδας.
Χρησιμοποιείται ευρέως στην κατασκευή χάλυβα, στην κατασκευή πλοίων, στην κατασκευή γεφυρών και ατσάλινων πύργων, στη βιομηχανία πετροχημικών σωλήνων και δοχείων υπό πίεση.
Προαιρετικά στοιχεία:
• 5 σαγόνες συγκεντρωτική γροθιά
• Στροφή κυλίνδρου (διαμέτρο διακόπτη σωλήνα μπορεί να είναι έως 2500 mm)
• Λογισμικό Fastpipe/fastframe
• Ηλεκτρικό σαγόνι
• Ηλεκτρική στήριξη ρύθμισης
• Φωτοηλεκτρικός αισθητήρας
2Τεχνολογικές παραμέτρους:
| Τεχνικά δεδομένα | ||||||
| Σχήμα | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| Διάμετρος σωλήνα κοπής (mm) | 40 έως 300 | 60-630 | 60-800 | 100-1250 | 200-1400 | 200-1600 |
| μήκος σωλήνα ((mm) | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| Ταχύτητα κοπής (mm/min) | Φλόγα: 50-750 πλάσμα: 50-5800 | |||||
| Δυνατότητα κοπής | Φλόγα: 5-60 mm Πλάσμα: 1-50 mm | |||||
| Μέγιστη γωνία στρογγυλοποίησης πλάσματος | ± 45° | |||||
| Μέγιστη γωνία στροφής της φλόγας | ± 60° | |||||
| Βασικά στοιχεία | ||||||
| Τεχνουργός σωλήνων | 3 σαγόνια συγκεντρωτική γροθιά | |||||
| Τρόπος κοπής | Φλόγα και πλάσμα | |||||
| Αριθμός άξονα ελέγχου | 2-6 | |||||
| Οδηγός κινητήρα | Πανασόνικ/Γιασκαβά | |||||
| Διαθέσιμη ισχύς πλάσματος | , Kjellberg, Θερμική Δυναμική, ESAB | |||||
| Άλλα στοιχεία | ||||||
| Γλώσσα λειτουργίας | Αγγλικά ή κινέζικα | |||||
| Δυναμική τάση | 3×380V±10% 50 Hz /ανάλογα με την τοπική κατάσταση του χρήστη | |||||
Πάνω μηχανή μπορεί να προσαρμοστεί
