Μηχανή κοπής πλάσματος CNC
>
|
| Τόπος καταγωγής | ΚΙΝΑ |
| Μάρκα | TAYOR |
| Πιστοποίηση | CCC |
| Αριθμό μοντέλου | CNCSG3000 |

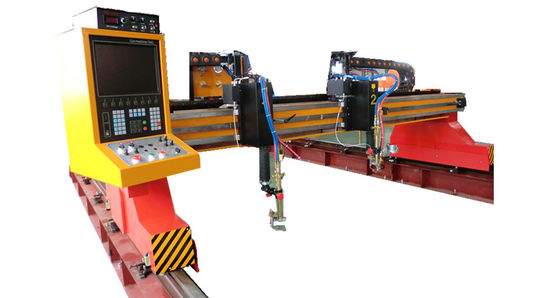

Βαρέων καθηκόντων CNC τύπων ατσάλινων σκελετών τέμνουσα μηχανή πλάσματος για την πώληση
Το κοίλο σχέδιο ακτίνων χάλυβα εξασφαλίζει καλό διασκεδασμό θερμότητας χωρίς παραμόρφωση
Weldment κιβωτίων η μετρίαση διαδικασίας δομών εξασφαλίζει την άριστες ακαμψία και την ένταση
Η διπλή κίνηση υιοθετεί τη συμμετρική δομή.
Μετάδοση
Οι οδηγώντας κινήσεις εργαλείο-ραφιών χωρίς χάσμα δέσμευσης εξασφαλίζουν τη λειτουργία μηχανών ομαλή με υψηλή ταχύτητα
Κιβώτιο εργαλείων: ΡΑΨΤΕ, υψηλό torsion παραγωγής χαμηλού θορύβου.
1 εμπορικό σήμα: TAYOR
2 πρότυπο: CNCSG3000
3 προδιαγραφή
| Αριθ. | Περιγραφές | Προδιαγραφή |
| 1 | Πλάτος διαδρομής (χιλ.) | 2000 |
| Μήκος ραγών (χιλ.) | 6000 | |
| Αποτελεσματική τέμνουσα περιοχή (χιλ.) | 2000x6000 | |
| Κίνηση | Σερβο μηχανή *2set εναλλασσόμενου ρεύματος της Panasonic άξονα Υ | |
| Χ σερβο μηχανή *1set εναλλασσόμενου ρεύματος της Panasonic άξονα | ||
| Max που ταξιδεύει την ταχύτητα | 12000 mm/min | |
| 2 | Κινούμενος σταθμός φανών |
Συνολικά τρία 2 σύνολα κινούμενου σταθμού Σταθμός 1: Φανός oxy-καυσίμων Σταθμός 2: Κάτοχος φανών πλάσματος |
| 3 | Φανός φλογών |
Τέμνον πάχος 5120mm Τέμνουσα ταχύτητα: 50-800m/min |
| 4 | Αριθμός τεμνόντων φανών πλάσματος | Ευθύς φανός |
| Αισθητήρας ύψους φανών πλάσματος | THC | |
| 5 | Εναντίον της σύγκρουσης κάτοχος φανών | TAYOR*1set |
| Τέμνουσα ταχύτητα πλάσματος | 50-4000mm/min | |
| 6 | Πρότυπο πηγής πλάσματος | XPR300/CoreTM |
| 7 | Συνδέστε το Τ | |
| 8 | Τοποθετηθείτε το λογισμικό | Αυστραλία FASTCAM (επαγγελματικό Ver.) |
| 9 | PLC | Delta* 1set Ταϊβάν |
| Ηλεκτρικά συστατικά | Σνάιντερ | |
| Καλώδια | Προσεγγισμένο CE καλώδιο | |
| 10 | Πίνακας δεξαμενών νερού | Χρήστης μόνος-που γίνεται |
4 ακρίβεια
| Ακρίβεια προσδιορισμού θέσης | ±0.5mm/10000mm |
| Επανάληψη | ≤±0.1mm |
| Θέτοντας λάθος ταχύτητας | ≤±5% |
| Ακρίβεια THC | ≤±0.5mm |
| Μήκος ενός δευτερεύοντος λάθους (χιλ.) | ±0.5mm |
| Επιστροφής λάθος σημείου βάσεων | ±0.4mm |
| Λάθος σημείου διατομής | ±0.5mm |
| Μπροστινός-αντίστροφο λάθος χαράξεων γραμμών | ±0.2mm |
5 συνθήκες εργασίας
|
Παροχή ηλεκτρικού ρεύματος
Θερμοκρασία Υγρασία Περίχωρα |
Μηχανή: 220v±10% 50Hz~60Hz (που προσαρμόζονται) Σύστημα πλάσματος: 3×380v±10% 50Hz~60Hz (που προσαρμόζονται) -10℃-50℃ <90> Αερίστε, κανένα μεγάλο κούνημα |
| Τύπος/ποιότητα αερίου κοπής oxy-καυσίμων |
Οξυγόνο: 0.5-0.8MPa Αγνότητα: 99.5% Ροή: 1.0M3/Min Αέριο καυσίμων: Προπάνιο ή ασετυλίνη Πίεση: 0.05-0.1MPa |
| Τέμνοντα αέρια διαδικασίας πλάσματος |
Αέρας αερίου πλάσματος, Ο2, Ν2 Αέρας αερίου ασπίδων, Ν2 Φραγμός πίεσης αερίου ανεφοδιασμού 6,2 +/- 0,7 (90 +/- 10 psig) |
