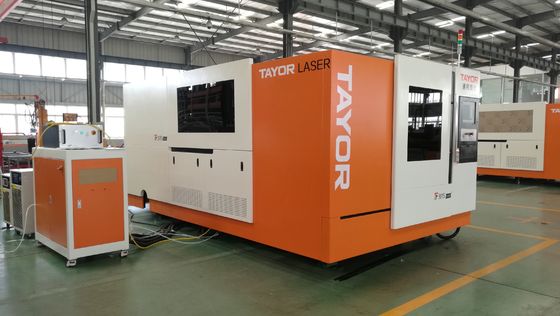

3 kW μεταχειρισμένο μηχάνημα κοπής λέιζερ οπτικής ίνας CNC, μεταχειρισμένο, σε καλή κατάσταση, μηχάνημα κοπής λέιζερ οπτικής ίνας IPG
1 Όνομα: Μηχάνημα Κοπής Λέιζερ Οπτικής Ίνας CNC

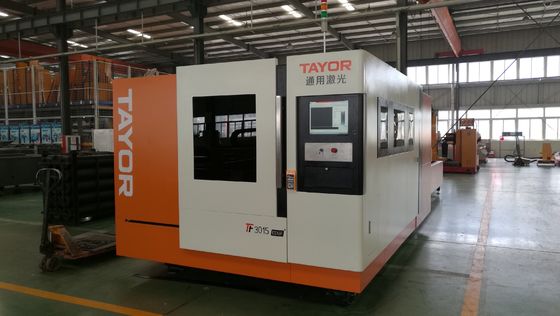

2 Μοντέλο: TF3015 EDGE+- 3000 W
3 Εφαρμογές: Κοπή Μεταλλικών Φύλλων
Πλεονεκτήματα μηχανήματος κοπής λέιζερ οπτικής ίνας
Δέσμη λέιζερ υψηλής ποιότητας
Μικρότερο σημείο εστίασης, καλή ποιότητα επεξεργασίας, αποτελεσματική διαδικασία εργασίας.
Ταχύτερη Ταχύτητα Κοπής: Δύο φορές ταχύτερη από μηχάνημα κοπής λέιζερ CO2 ίδιας ισχύος.
Υψηλή Σταθερότητα: Μακροχρόνια διάρκεια ζωής βασικών εξαρτημάτων έως 100000 ώρες.
Εξοικονόμηση ενέργειας και προστασία περιβάλλοντος. Πολύ υψηλότερη απόδοση ηλεκτρο-οπτικής μετατροπής έως 30% και 3 φορές υψηλότερη από γεννήτρια λέιζερ CO2.
Πολύ χαμηλότερη κατανάλωση ενέργειας: 20-30% χαμηλότερη κατανάλωση ενέργειας από γεννήτρια λέιζερ CO2
Χαμηλότερο κόστος συντήρησης: Δεν απαιτείται αέριο λειτουργίας γεννήτριας λέιζερ, δεν απαιτείται ανακλαστήρας.
Εύκολη στη χρήση μετάδοση οπτικής ίνας λέιζερ, εύκολη ρύθμιση οπτικής διαδρομής,
Μικρός όγκος γεννήτριας λέιζερ, συμπαγής δομή εργαλειομηχανής εύκολη για ευέλικτη κατεργασία
4 Χαρακτηριστικά Μηχανήματος
Δομή: Η δομή του πλαισίου της εργαλειομηχανής είναι συγκολλημένη από υψηλής ποιότητας χαλύβδινη πλάκα και χαλύβδινο σωλήνα, οι οποίοι έχουν υποστεί επεξεργασία με ανακούφιση τάσεων δόνησης και κατεργασία ακριβείας από φρεζομηχανή CNC τύπου πλάνης.
Η πλήρης δομή έχει χαρακτηριστικά εξαιρετικής αντοχής σε κραδασμούς και ακαμψίας, σταθερότητας σε λειτουργία υψηλής ταχύτητας και κοπής υψηλής ακρίβειας.
Εγκάρσια δοκός: Συγκολλητή δομή, γήρανση δόνησης, ελαφρύ βάρος και εξαιρετική ακαμψία και δυναμική απόδοση.
Σύστημα διανομής αέρα: Το σύστημα διανομής αέρα υιοθετεί κεντρικό έλεγχο, επιτρέποντας την αυτόματη εναλλαγή τύπου αερίου και ροής αερίου. Η εργαλειομηχανή διαθέτει ενσωματωμένο σύστημα ελέγχου αέρα. Εάν ο πελάτης χρησιμοποιεί πεπιεσμένο αέρα ως αέριο κοπής, χρειάζεται να αγοράσει αεροσυμπιεστή, ξηραντήρα και φίλτρο.
Κεφαλή Κοπής: Με λειτουργία αυτόματης παρακολούθησης, χειροκίνητης εστίασης, κοπής υψηλής πίεσης, ακροφύσιο δευτερογενούς ψύξης. Είναι σταθερή και αξιόπιστη σε απόδοση, εύκολη στη χρήση. Μπορεί να κοπεί με υψηλή και χαμηλή τάση, με το σύστημα αυτόματης παρακολούθησης ύψους χωρίς επαφή.
Αυτόματο σύστημα παρακολούθησης ύψους κοπής
Αισθητήρας ύψους χωρίς επαφή υψηλής απόδοσης με χωρητικότητα, με πίεση αερίου ≥2.5 MPa, έχει υψηλότερη ακρίβεια παρακολούθησης και σταθερότητα κατά τη διαδικασία κοπής φύλλου ανοξείδωτου χάλυβα, και το οποίο μπορεί να κοπεί απευθείας με πλαστική μεμβράνη.
Ψύκτης Νερού
Επαρκής ψύξη σε όλα τα βασικά εξαρτήματα διασφαλίζει την ασφαλή λειτουργία του πλήρους μηχανήματος.
Ο ψύκτης νερού ελέγχεται πλήρως αυτόματα με την πηγή λέιζερ και λειτουργεί χωρίς περαιτέρω λειτουργία, καλή προστασία ασφαλείας, λειτουργία προστασίας από υπερθέρμανση, έλλειψη φάσης, πίεσης και νερού, προστασία από χαμηλή τάση, υπερφόρτωση. Σταθερή απόδοση, εύκολη συντήρηση, συμμορφώνεται με τις απαιτήσεις ψύξης του λέιζερ και της εξωτερικής οπτικής διαδρομής.
5 Τεχνικές Προδιαγραφές
| Περιγραφή |
Τεχνικά Δεδομένα |
Σημειώσεις |
| Περιοχή Κοπής (mm) |
1500 x 3000 |
|
| Άξονας Χ (mm) |
3000 |
|
| Άξονας Υ (mm) |
1500 |
|
| Άξονας Ζ (mm) |
120 |
|
| Πάχος Κοπής (mm) |
Μαλακός Χάλυβας: 0.5-20
Ανοξείδωτος Χάλυβας: 0.5-12
Κράμα Αλουμινίου: 0.5-10
|
|
| Ακρίβεια κοπής λέιζερ (mm) |
0.1-0.2 |
|
| Ακρίβεια επανατοποθέτησης εργαλειομηχανής (mm) |
±0.02 |
|
| Ακρίβεια εργαλειομηχανής (mm) |
±0.03 |
|
| Μέγιστη Ταχύτητα Κίνησης (m/min) |
80 |
|
| Επιταχυνόμενη ταχύτητα (G) |
0.8 |
|
| Ισχύς Λέιζερ (w) |
3000 W |
|
| Συνολική Ισχύς (Kw) |
30 |
|
| Διαστάσεις Μηχανήματος (ΜxΠxΥ) |
9245x2834x2180 |
|
| Βάρος (Kg) |
11000 |
|
| Τραπέζι Κοπής |
Αυτόματο τραπέζι παλετών εναλλαγής |
|
| προστατευτικό κάλυμμα |
Πλήρες προστατευτικό κάλυμμα |
|
| Χρόνος ολοκλήρωσης εναλλαγής |
50 δευτ. |
|
6 Λίστα Βασικών Εξαρτημάτων
| Αρ. |
Όνομα |
Μάρκα |
Τόπος Προέλευσης |
Ποσότητα (σετ) |
| 1 |
Πηγή Λέιζερ Οπτικής Ίνας |
IPG 3000 W
(YLS-3000)
|
ΗΠΑ |
1 |
| 2 |
Κεφαλή Κοπής Λέιζερ |
RAYTOOLS |
Ελβετία |
1 |
| 3 |
Σώμα Εργαλειομηχανής |
TAYOR |
Κίνα |
1 |
| 4 |
Εγκάρσια Δοκός |
TAYOR |
Κίνα |
1 |
| 5 |
Τραπέζι Κοπής |
TAYOR |
Κίνα |
1 |
| 6 |
Κιβώτιο Ταχυτήτων |
APEX |
ΤΑΪΒΑΝ, ΚΙΝΑ |
1 |
| 7 |
Οδοντωτός τροχός και οδοντωτή τροχαλία άξονα Χ |
YYC |
ΤΑΪΒΑΝ, ΚΙΝΑ |
1 |
| 8 |
Οδοντωτός τροχός και οδοντωτή τροχαλία άξονα Υ |
YYC |
ΤΑΪΒΑΝ, ΚΙΝΑ |
1 |
| 9 |
Βίδα άξονα Ζ |
HIWIN |
ΤΑΪΒΑΝ, ΚΙΝΑ |
1 |
| 9 |
Γραμμικός οδηγός |
HIWIN |
ΤΑΪΒΑΝ, ΚΙΝΑ |
1 |
| 10 |
Πνευματικό Σύστημα |
SMC |
Ιαπωνία |
1 |
| 11 |
Μηχανή Ψύξης Νερού |
TONGFEI |
Κίνα |
1 |
| 12 |
Ηλεκτρικά Εξαρτήματα |
Schneider |
Γερμανία |
1 |
| 13 |
Ελεγκτής CNC και αισθητήρας καυστήρα |
Cypcut |
Κίνα |
1 |
| 14 |
ΣΕΡΒΟ ΚΙΝΗΤΗΡΑΣ ΚΑΙ ΟΔΗΓΟΣ AC |
YASKAWA |
Ιαπωνία |
1 |
| 15 |
ΛΟΓΙΣΜΙΚΟ NEST CAD/CAM |
Cypnest |
Κίνα |
1 |
| 16 |
Ηλεκτρικό Ντουλάπι |
TAYOR |
Κίνα |
1 |
| 17 |
Ανεμιστήρας εξαγωγής καπνού |
TAYOR |
Κίνα |
1 |
| 18 |
Κάδος απορριμμάτων |
TAYOR |
Κίνα |
1 |
| 19 |
Σταθεροποιητής Τάσης 50KVA |
DELIXI |
Κίνα |
1 |
| 20 |
Αεροσυμπιεστής |
ZIQI |
Κίνα |
1 |
| 21 |
Ξηραντήρας αέρα |
ZIQI |
Κίνα |
1 |
7 Συνθήκες Λειτουργίας
| Αρ. |
Στοιχείο |
Περιεχόμενα |
Απαιτήσεις |
Σημείωση |
| 1 |
Τροφοδοσία Ρεύματος |
Τριφασικό |
380V±5%/50 Hz/60A |
|
| 2 |
Παροχή Νερού |
Νερό ψύξης |
Απεσταγμένο νερό |
|
| 3 |
Αέριο |
Ο2(1MPa), N2(2.5MPa) |
|
| Αέρας |
Πίεση λειτουργίας 1.25MPa |
|
| Ροή 1.3m³/min |
| 4 |
Συνθήκη Λειτουργίας |
Θερμοκρασία |
-5-45° |
|
| Υγρασία |
Λιγότερο από 70% |
|
| Θεμελίωση |
Επίπεδο εδάφους και χωρίς ισχυρούς κραδασμούς γύρω |
|
| 5 |
Φύλλο |
Ανθεκτικό στη σκουριά |
|
8 Ελεγκτής CNC
Υποστηρίζει μορφές γραφικών AI, DXF, PLT, Gerber και άλλες, και δέχεται τον διεθνή τυπικό κώδικα G που παράγεται από το Mater Cam, το Type3 και άλλα λογισμικά.
l Για να πραγματοποιηθεί αυτόματη βελτιστοποίηση κατά το άνοιγμα / εισαγωγή αρχείων DXF και άλλων εξωτερικών αρχείων, συμπεριλαμβανομένων: αφαίρεση επαναλαμβανόμενων γραμμών, συγχώνευση συνδεδεμένων γραμμών, αφαίρεση μικροσκοπικών γραφικών καθώς και αυτόματη διάκριση εσωτερικών και εξωτερικών καλουπιών και ταξινόμηση. Η διαδικασία αυτόματης βελτιστοποίησης μπορεί να οριστεί, και κάθε μία από τις παραπάνω λειτουργίες μπορεί επίσης να εκτελεστεί χειροκίνητα.
Για την υποστήριξη κοινών λειτουργιών επεξεργασίας και διάταξης, συμπεριλαμβανομένων: μεγέθυνσης και σμίκρυνσης
περιστροφής, ευθυγράμμισης, αντιγραφής, συνδυασμού, ομαλότητας και σύνδεσης και ούτω καθεξής.
Για να χρησιμοποιηθεί ο ευκολότερος τρόπος για τον καθορισμό της εισόδου, της αντιστάθμισης σχισμής, της μικρο-σύνδεσης, της σύνδεσης γέφυρας
υπερ-κοπής, του κενού στεγανοποίησης εισόδου και ούτω καθεξής.
Για τη διάκριση της υπερκάλυψης κοπής και της κοπής από την άλλη πλευρά, τον καθορισμό της κατεύθυνσης της αντιστάθμισης σχισμής σύμφωνα με την υπερκάλυψη κοπής και την κοπή από την άλλη πλευρά, και τον έλεγχο της εισόδου.
Για την υποστήριξη διαχωρισμού και σύνδεσης καμπυλών, ομαλότητας καμπυλών, κειμένου σε καμπύλη, ενσωμάτωσης και αποσύνθεσης στοιχείων.
Με ευέλικτες λειτουργίες αυτόματης και χειροκίνητης ταξινόμησης, για την υποστήριξη της λειτουργίας για
την καθορισμένη σειρά επεξεργασίας μέσω ομάδας.
Με ειδικές δυνατότητες περιήγησης της σειράς επεξεργασίας, για τον έλεγχο της σειράς επεξεργασίας με έναν πιο διαδραστικό τρόπο από αυτόν της απομίμησης.
Για την υποστήριξη πολυ-διάτρησης και επαυξητικής διάτρησης, προ-διάτρησης. Για την υποστήριξη των
ρυθμίσεων ξεχωριστής ισχύος λέιζερ, συχνότητας, μορφής λέιζερ, τύπου αερίου, πίεσης αέρα και
ύψους παρακολούθησης για τη διαδικασία διάτρησης και κοπής.
Για την υποστήριξη του ελέγχου ταχύτητας και τον καθορισμό ξεχωριστής ταχύτητας εισόδου.
Με ισχυρές λειτουργίες βιβλιοθήκης υλικών, για τη διατήρηση όλων των παραμέτρων επεξεργασίας ώστε να μπορούν να
παρέχονται ξανά για το ίδιο υλικό.
Με μνήμη σημείου διακοπής επεξεργασίας, για την παρακολούθηση του σημείου διακοπής προς τα εμπρός και προς τα πίσω. για την
επεξεργασία ορισμένων γραφικών.
Για να είναι δυνατή η τοποθέτηση σε οποιοδήποτε σημείο κατά τη διάρκεια της διακοπής ή της προσωρινής διακοπής. για την έναρξη
επεξεργασίας από οποιαδήποτε θέση.
Το ίδιο σύνολο λογισμικού υποστηρίζει κοπή στρογγυλού σωλήνα και κοπή επιπέδου, και ο τρόπος
προγραμματισμού είναι ακριβώς ο ίδιος. για την υποστήριξη κοπής διασταυρούμενων γραμμών.
Για την υποστήριξη Covercut, αυτόματης αναζήτησης άκρης, έναρξης κόφτη και ανύψωσης κόφτη1.
Με ισχυρή χωρητικότητα επέκτασης, έως και 15 επεξεργασίες PLC και περισσότερες από 30
προγραμματιζόμενες διαδικασίες.
Προγραμματιζόμενη είσοδος και έξοδος, προγραμματιζόμενη είσοδος συναγερμού2
Για την υποστήριξη απομακρυσμένου ελέγχου του συστήματος μέσω ασύρματου teachbox και Ethernet3.
9 Αισθητήρας ύψους καυστήρα
συχνότητα δειγματοληψίας
1000 Hz
Μέγιστη ταχύτητα παρακολούθησης
| 500 mm/s |
Δυναμική απόκριση |
| 0.05 mm |
Ακρίβεια δυναμικής μέτρησης |
| 0.001 mm |
μέθοδος βαθμονόμησης |
| Αυτόματη |
Εισαγωγή ρύθμισης δεδομένων |
| Πληκτρολόγιο |
Επεξεργασία σήματος |
| Ψηφιακά σήματα |
