Τροχιακό σύστημα συγκόλλησης ανταλλακτών θερμότητας/επίπεδη μηχανή συγκόλλησης σωλήνων αυτόματη
Λεπτομέρειες προϊόντων
| Όνομα: | Σωλήνας στο σωλήνα μηχανή συγκόλλησης φύλλων | πρότυπο: | Tts-30 |
|---|---|---|---|
| Σωλήνας OD: | 1276mm | Συγκόλληση Cuttent: | 315A |
| Τύπος συγκόλλησης: | TIG/GTAW | Δύναμη εισαγωγής: | 380V |
| Τύπος σωλήνων: | Προεξέχων σωλήνας ή επίπεδος σωλήνας | Προστατευτικό αέριο: | Αργό |
| Επισημαίνω |
Автоматическая сварка труб,Τροχιακό σύστημα συγκόλλησης εναλλάκτη θερμότητας,Сварочный аппарат для труб TTS-30 |
||
Περιγραφή προϊόντων
Μηχανή Συγκόλλησης Σωλήνων για Εναλλάκτη Θερμότητας με Επίπεδη Σύνδεση Σωλήνα προς Πλάκα Σωλήνων
Μοντέλο: TTS-30
Εφαρμογή:
Αυτή η κεφαλή συγκόλλησης είναι μια ειδικά σχεδιασμένη κεφαλή συγκόλλησης TIG για συγκολλήσεις σωλήνα προς πλάκα σωλήνων, η οποία είναι κατάλληλη για ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κυρίως για προεξέχοντα σωλήνα, επίπεδο σωλήνα και εσοχή σύνδεση σωλήνα με ή χωρίς τροφοδοσία σύρματος.
Για συγκολλήσεις που απαιτούν προσθήκη σύρματος πλήρωσης, μπορεί να τοποθετηθεί προαιρετικός τροφοδότης σύρματος στην κεφαλή συγκόλλησης. Μια τυπική καρούλα σύρματος, τοποθετημένη απευθείας στην κεφαλή, παρέχει ακριβή και θετική τροφοδοσία σύρματος, κάτι που δεν είναι δυνατό με τροφοδότες τοποθετημένους στο δάπεδο.
Αυτές οι κεφαλές συγκόλλησης προσφέρουν την παραγωγικότητα και την επαναλαμβανόμενη ακρίβεια της μηχανικής συγκόλλησης στην κατασκευή και επισκευή γεννητριών ατμού και εναλλακτών θερμότητας.
Αυτό το μηχάνημα εφαρμόζεται ευρέως σε
- Συγκόλληση σωλήνων εναλλάκτη θερμότητας σωληνωτού τύπου
- Συγκόλληση σωλήνα λέβητα προς πλάκα σωλήνων
- Συγκόλληση προεξέχοντος σωλήνα
- Συγκόλληση επίπεδου σωλήνα
Χαρακτηριστικά
- Επεκτάσιμο πνευματικό μαντρέλι για εύκολη τοποθέτηση
- Υψηλή ακρίβεια με γρήγορη και ακριβή απόδοση, κατάλληλο για μικρούς εναλλάκτες θερμότητας
- Αυτόματος έλεγχος AVC με λειτουργία ενεργοποίησης και απενεργοποίησης για χειροκίνητες ρυθμίσεις
- Κεφαλή συγκόλλησης TIG ψυχόμενη με νερό, εύκολη αλλαγή ή ρύθμιση του βολφραμίου
- Ενσωματωμένη τροφοδοσία σύρματος για εσοχές, προεξοχές ή επίπεδα άκρα σωλήνων
- Κουμπιά στη λαβή για εύκολη λειτουργία
- Χρησιμοποιεί τοπικό οδηγό για αυτο-κεντράρισμα συγκολλήσεων 19-76 mm OD
- Προτεινόμενη πηγή ισχύος OBT-315
Προδιαγραφές
| Μοντέλο | TTS-30 |
| Υλικό | Ανθρακούχος χάλυβας, Ανοξείδωτος χάλυβας |
| Τύπος Σύνδεσης | Προεξέχων σωλήνας ή Επίπεδος σωλήνας |
| Διαδικασία Συγκόλλησης | TIG/GTAW |
| OD σωλήνα (mm) | 19-76 |
| Γωνία Πυροβόλου Συγκόλλησης | 0-30 |
| OD βολφραμίου (mm) | 1.6-2.4 |
| Διάμετρος σύρματος συγκόλλησης (mm) | Φ0.8mm/Φ1.0 mm |
| Μέγιστη ταχύτητα τροφοδοσίας σύρματος | 2200 mm/min |
| Συγκόλληση με ταλάντευση | Ναι |
| Περιστροφή | 360° ελεύθερη περιστροφή με αυτόματη επαναφορά; συγκόλληση σε όλες τις θέσεις |
| Ταχύτητα περιστροφής (rpm) | 0.37-5.58 rpm |
| Προστατευτικό αέριο | Αργό |
| Ψύξη | Νερό |
| Μήκος καλωδίου | 6m |
| Κύρια Διάσταση (mm) | |
| Βάρος (kg) | 9 kg |
Προδιαγραφές Πηγής Ισχύος
| Μοντέλο | OBT-315 |
| Πηγή συγκόλλησης | Panasonic YC-315TX |
| Τύπος πηγής ισχύος | Αντιστροφέας |
| Ρεύμα Συγκόλλησης | 5-315 A |
| Κύκλος λειτουργίας | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Τάση εισόδου | AC380V ± 10 % 50/ 60 Hz |
| Συνολική Ισχύς | 8.3 kVA |
| Ψύξη | Ενσωματωμένο σύστημα ψύξης νερού |
| Οθόνη | Οθόνη αφής 7" |
| Αποθήκευση Προγραμμάτων | 80 |
| Κλάση Μόνωσης | F |
| Κλάση Προστασίας | IP21 |
| Βάρος | 120 kg |
| Διάσταση | 740 x 520 x 910 |
Λεπτομερείς Εικόνες

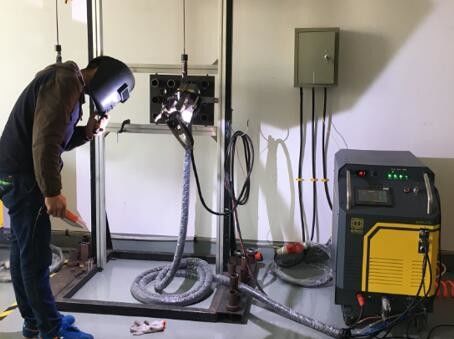

Προεξέχων σωλήνας προς Μηχανή Συγκόλλησης Πλάκας Σωλήνων
Κεφαλή Συγκόλλησης TIG TTS-30 για Μηχανή Συγκόλλησης Σωλήνα προς Πλάκα Σωλήνων
Πηγή Συγκόλλησης TIG OBT-315 για Μηχανή Συγκόλλησης Σωλήνα προς Πλάκα Σωλήνων
Πληροφορίες Παραγγελίας
| Κωδικός Παραγγελίας | K-31580-P |
| Συσκευασία | Θήκη πτήσης |
| Μέγεθος Συσκευασίας | 550 x 500 x 400 mm |
| Βάρος Συσκευασίας | 15 kg + 130 kg (Πηγή Ισχύος Συγκόλλησης OBT-315) |
| Χρόνος Παράδοσης | 15 ημέρες μετά την πληρωμή |
