CNC κρεβατιών κυλίνδρων κόπτης σωλήνων πλάσματος με 200 πηγή ισχύος πλάσματος
Λεπτομέρειες προϊόντων
| Όνομα: | CNC τέμνουσα μηχανή πλάσματος σχεδιαγράμματος σωλήνων | πρότυπο: | Cncxg-1000V |
|---|---|---|---|
| Εφαρμογή: | CNC κοπή πλάσματος σχεδιαγράμματος σωλήνων για τη δομή χάλυβα ή κοπή δοχείων πίεσης | Σωλήνας OD: | 2001000mm |
| πάχος τοίχων: | χάλυβας άνθρακα 130mm (κοπή πλάσματος) | Μήκος σωλήνων: | 12000mm |
| Ελεγκτής: | βασισμένος CNC 5 άξονα στο παράθυρο ελεγκτής | Πρότυπο πηγής ισχύος πλάσματος: | 200 |
| Επισημαίνω |
cnc κόπτης σωλήνων,cnc κόπτης σωλήνων,200 Plasma Powered |
||
Περιγραφή προϊόντων
Μηχανή κοπής προφίλ σωλήνων CNC με κυλίνδριο κρεβάτι με 200
Πρότυπο: CNCXG1000-V
Εφαρμογή:
Αυτό το μηχάνημα έχει σχεδιαστεί ως αυτόματη μηχανή κοπής πλάσματος προφίλ σωλήνα για να πάρει χρήστη πιο αποτελεσματική που αντιμετωπίζουν περίπλοκη κοπή δουλειά του σωλήνακτίριο δομικών δομών.
Χάρη στην κάρτα κίνησης πολλαπλών άξονων και τον ελεγκτή οθόνης φακού, αυτό το μηχάνημα είναι εύκολο στη λειτουργία για το εργαζόμενο στο πεδίο.
Κτίριο δομικών δομών
- Κατασκευή δοχείων υπό πίεση
- Κατασκευή χημικών αγωγών
- Κατασκευή πετρελαϊκών αγωγών
- Κόψιμο σωλήνων από χάλυβα
- Σκοπή τρυπών στη θήκη
Χαρακτηριστικά
- Καναδάς επαγγελματική βελτιστοποίηση σωλήνων σύστημα CNC, με την έκδοση AutoCAD του μηχανικού σχεδιασμού μπορεί να παράγεται απευθείας G κώδικα.
- Υποστήριξη διαχωρισμού σωλήνων / εικόνας / αριστερή και δεξιά αντικατάσταση και άλλες λειτουργίες βελτιστοποίησης σωλήνων.
- Υποστήριξη λογισμικού TEKLA αδιάλειπτη σύνδεση, δημιουργία κώδικα επεξεργασίας CNC.
- Υιοθετήστε τη δομή ανύψωσης άξονα, το κύριο χαρακτηριστικό είναι το κέντρο του chuck είναι πλωτό ρυθμιζόμενο, υιοθετήστε σωλήνα που δεν κινείται ενώ ο chuck κινείται με μέθοδο, βελτιώστε σημαντικά τη κοπή μεγάλης διαμέτρου.
- Ρολίστικο σώμα, μπορεί να μεταφέρει αυτόματα σωλήνα κοπής.
Προδιαγραφές
|
Διάμετρος σωλήνα |
Φ200-Φ1000mm |
|
Διάρκεια σιδηροτροχιάς (μήκος σωλήνα) |
≤ 12000 mm |
|
Μοντέλο κοπής |
Φλόγα |
|
Δυνατότητα κοπής πλάσματος |
1-32 mm |
|
Μοντέλο πλάσματος |
200 |
|
Δυνατότητα διακοπής φλόγας |
- Έξι.40 χιλιοστά |
|
Φωτοηλεκτρικός αισθητήρας ύψους |
0.1 δευτερόλεπτο ταχύτητα απόκρισης |
|
Σύστημα ελέγχου |
λογισμικό κοπής προφίλ σωλήνων |
|
Εισφορά δεδομένων |
Εισαγωγή δεδομένων οθόνης φακού |
|
Μέγιστη χωρητικότητα φόρτωσης |
15Χιλιάδες κιλά |
|
Τεχνουργός σωλήνων |
3 Σαγόνες συγκεντρωτική γροθιά |
|
Μαξ. γωνία στροφής της φλόγας |
± 60° |
|
Στροφή στροφής πλάσματος Max |
± 45° |
|
Ταχύτητα κοπής της φλόγας |
50 mm/min -800 mm/min |
|
Ταχύτητα κοπής πλάσματος |
100 mm/min-4000 mm/min |
|
Λάθος μετακίνησης |
≤ 0,2 mm /1000 mm |
|
Λάθος γωνίας στροφής |
≤ 1° ανά 180° |
|
Ταχύτητα περιστροφής του σωλήνα |
0-10000mm/min |
Λεπτομερείς Εικόνες

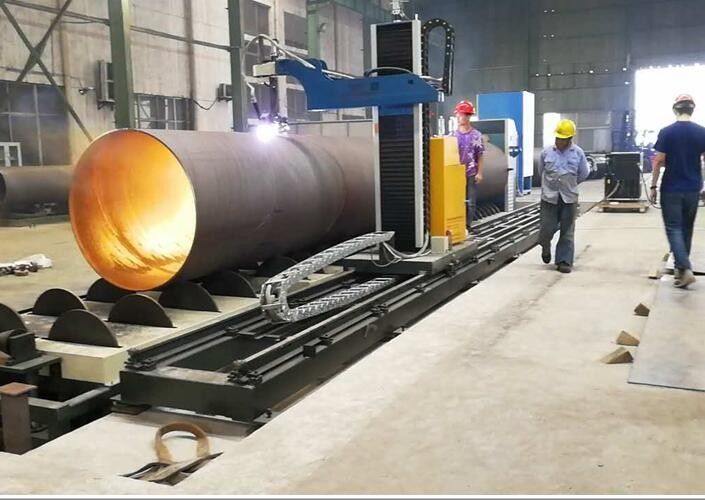

Τελειώστε την εργασία της μηχανής κοπής προφίλ σωλήνα CNC
5 άξονες μηχανή CNC κοπής προφίλ σωλήνων
Πληροφορίες παραγγελίας
| Κωδικός παραγγελίας | CNCXG1000-V |
| Συσκευή | Ξύλινη θήκη και παλέτα |
| Μέγεθος συσκευασίας | 2200*5200*2000 χιλιοστά |
| Βάρος συσκευασίας | 5000 κιλά |
| Χρόνος παράδοσης | 30 ημέρες μετά την πληρωμή |
Βασικά σημεία πώλησης
- κοπτήρας πλάσματος γάντιας
Τα κυριότερα σημεία του προϊόντος
Μηχανή κοπής προφίλ σωλήνων CNC με κυλίνδριο κρεβάτι με 200 Πρότυπο: CNCXG1000-V Εφαρμογή: Αυτό το μηχάνημα έχει σχεδιαστεί ως αυτόματη μηχανή κοπής πλάσματος προφίλ σωλήνα για να πάρει χρήστη πιο αποτελεσματική που αντιμετωπίζουν περίπλοκη κοπή δουλειά του σωλήνακτίριο δομικών δομών. Χάρη στην κάρτ...
