» Σωλήνας ελαίου σταθερά 7 που αυλακώνει τη μηχανή με το μοναδικό υδραυλικό σύστημα στερέωσης
| Name: | Το αυλακωμένο σκάφος της γραμμής CNC είδε την τέμνουσα μηχανή (CNC σωλήνας που αυλακώνει τη μηχανή) | Model: | Psm-220 |
| Application: | Αυλακωμένη κατασκευή σκαφών της γραμμής πετρελαιοπηγών ή φρεατίων νερού | Tube OD: | Φ60-Φ177.8mm |
| Wall Thickness: | 112mm | Spindle: | 22 ή 16 |
| Slots Width: | 0.33mm | Max Saw blade diameter: | 76mm |
| High Light: | σωλήνας που αυλακώνει τη μηχανή,διατρυπώντας μηχανή σωλήνων |
||
Μηχανή κοπής σωλήνων 22 ατράκτων Μηχανή σχισμής σωλήνων Μηχανή κοπής σωλήνων λαδιού 7"
Μοντέλο: PSM-220
Εφαρμογή
Οι μηχανές σχισμής μας είναι σχεδιασμένες για να χειρίζονται σωλήνες διαμέτρου έως 7-12 ιντσών και μπορούν να κατασκευάσουν μήκη έως 46 πόδια ταυτόχρονα. Αυτός ο εξαιρετικά άκαμπτος και σταθερός εξοπλισμός επιτρέπει την κοπή του σωλήνα με ακριβείς ανοχές, παράγοντας καθαρές οπές και σταθερά πλάτη και μήκη σχισμών.
Ένα μοναδικό υδραυλικό σύστημα σύσφιξης ασφαλίζει και ευθυγραμμίζει την επένδυση χωρίς να καταστρέφει τον σωλήνα ή τις σχισμές. Ειδικοί κυκλικοί δίσκοι από χάλυβα υψηλής ταχύτητας κόβουν τις σχισμές. Η συνεχής εφαρμογή ψυκτικού διατηρεί την μεταλλουργική ακεραιότητα του σωλήνα. Δεν αφαιρείται πλεονάζον μέταλλο και διασφαλίζεται η μέγιστη αντοχή του σωλήνα, παραμένοντας εντός καθορισμένης ανοιχτής περιοχής.
Όλες οι μηχανές σχισμής είναι εξοπλισμένες με συστήματα ευρετηρίασης CNC, τα οποία διασφαλίζουν ότι οι σχισμές τοποθετούνται ακριβώς στους σωλήνες, τόσο ακτινικά όσο και αξονικά. Αυτό διασφαλίζει ότι όλες οι προδιαγραφές επιτυγχάνονται και η μέγιστη αντοχή διατηρείται για την εγκατάσταση.
Χαρακτηριστικά
- Σύστημα ευρετηρίασης και τοποθέτησης περιστροφής σωλήνα κρατάει τους σωλήνες σταθερούς και ευθείς
- 4 φορές ταχύτερο από την κοπή με λέιζερ
- Χωρίς θερμική επίδραση στις σχισμές
- Συνολικά 22 άτρακτοι σημαντικές βελτιώσεις στην αποδοτικότητα κοπής
- Εύκολο στη χρήση, ελεγχόμενο από υπολογιστή
- Με ή χωρίς σύστημα τροφοδοσίας σωλήνων μειώνει την αρχική επένδυση
- Προσαρμόσιμο σε μέγεθος σωλήνα ή επένδυσης
Προδιαγραφές
| Κιβώτιο ατράκτου | Εξωτερική διάμετρος σωλήνα | Φ60-φ177.8mm |
| Αριθμός ατράκτων | 22 | |
| Απόσταση κέντρου ατράκτου | 152.4mm | |
| Μέγιστη διάμετρος κοπτικού φρεζαρίσματος | φ75mm | |
| Ποσότητα κοπτικού δίσκου ανά άτρακτο | 1-4 | |
| Πλάτος ευθείας σχισμής | 0.3-3mm | |
| Ταχύτητα περιστροφής ατράκτου | 100—800r/min | |
| Ισχύς κύριου κινητήρα | 2×11Kw | |
| Διαδρομή άνω-κάτω ατράκτου | 200mm | |
| Ισχύς/Ροπή σερβοκινητήρα άξονα Ζ | 2X1.5Kw/4.77Nm | |
| Μέγιστη ταχύτητα κίνησης άξονα Ζ | 2000mm/min | |
| Ακρίβεια άξονα Ζ | 0.5mm/r | |
| Σύστημα ευρετηρίασης περιστροφής σωλήνα | Ισχύς/Ροπή σερβοκινητήρα άξονα Α | 1KW/4.77Nm |
| Μέγιστη ταχύτητα περιστροφής άξονα Α | 20R/Min | |
| Ακρίβεια περιστροφής άξονα Α | 6.279degree/r | |
| Ισχύς σερβοκινητήρα άξονα Χ | 1KW/4.77Nm | |
| Μέγιστη ταχύτητα περιστροφής άξονα Χ | 8000mm/min | |
| Μέγιστη ακρίβεια περιστροφής άξονα Χ | 11.3mm/r | |
| Μήκος ράγας | 14000mm | |
| Διαδρομή κίνησης σωλήνα | 12000mm | |
| Πνευματικό σύστημα | Πίεση πεπιεσμένου αέρα | >0.5Mpa |
| Σύστημα ψύξης | Ψύξη | υγρό ψυκτικό |
| Ροή αντλίας σύνθετου κοπτικού | 200L/min | |
| Ισχύς αντλίας σύνθετου κοπτικού | 2×0.45kW | |
| Ηλεκτρικό σύστημα | Ελεγκτής | PLC |
| Αριθμός αξόνων CNC | 4 | |
| Συνολική ισχύς | 32kW | |
| Μέγεθος σώματος μηχανής | Μ x Π x Υ (mm) | 4300x1800x2550 |
| Μήκος ράγας συστήματος τροφοδοσίας σωλήνων | 12000mm | |
| Μεικτό βάρος | Περίπου 14 τόνοι | |
Λεπτομερείς εικόνες

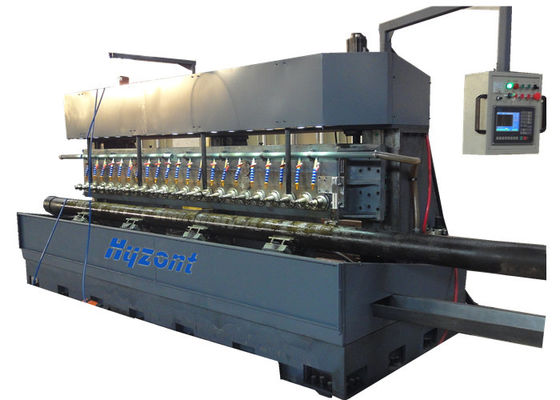

PSM-220 Μηχανή σχισμής σωλήνων CNC
Εσωτερική όψη επένδυσης με σχισμές
Πληροφορίες παραγγελίας
| OΚωδικός παραγγελίας | PSM-220 |
| Συσκευασία | Δ/Υ |
| Μέγεθος συσκευασίας | Δ/Υ |
| Βάρος συσκευασίας | 14000Kg |
| Χρόνος παράδοσης | 70 ημέρες μετά την πληρωμή |
Μηχανή σχισμής σωλήνων CNC PSM-220 Σύνδεσμος βίντεο στο Youtube:
