Κουμπιά στην αυτόματη μηχανή συγκόλλησης σωλήνων λαβών με τη πηγή ισχύος ΣΥΝΕΧΟΎΣ συγκόλλησης GTAW
Λεπτομέρειες προϊόντων
| Ονομασία: | Σωλήνας στο σωλήνα μηχανή συγκόλλησης φύλλων | Σχήμα: | Tts-30 |
|---|---|---|---|
| Σωλήνας OD: | 1276mm | Συγκόλληση Cuttent: | 315A |
| Τύπος συγκόλλησης: | TIG/GTAW | Δύναμη εισόδου: | 380v |
| Τύπος σωλήνων: | Προεξέχων σωλήνας ή επίπεδος σωλήνας | Προστατευτικό αέριο: | Αργό |
| Επισημαίνω |
Χειροκίνητο Σύστημα Συγκόλλησης Ελεγχόμενο από Κουμπί,Συγκόλληση GTAW DC TTS-30,Αυτόματη Τροφοδοσία Συγκόλλησης Σωλήνων |
||
Περιγραφή προϊόντων
Κεφαλή Συγκόλλησης Σωλήνα προς Πλάκα Σωλήνων με Πηγή Τροφοδοσίας Συγκόλλησης GTAW DC
Μοντέλο: TTS-30
Εφαρμογή:
Αυτή η κεφαλή συγκόλλησης είναι μια ειδικά σχεδιασμένη κεφαλή συγκόλλησης TIG για συγκολλήσεις σωλήνα προς πλάκα σωλήνων, η οποία είναι κατάλληλη για ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κυρίως για συνδέσεις προεξέχοντος σωλήνα, ευθυγραμμισμένου σωλήνα και εσοχής σωλήνα με ή χωρίς τροφοδοσία σύρματος.
Για συγκολλήσεις που απαιτούν προσθήκη σύρματος πλήρωσης, μπορεί να τοποθετηθεί προαιρετικός τροφοδότης σύρματος στην κεφαλή συγκόλλησης. Ένα τυπικό καρούλι σύρματος, τοποθετημένο απευθείας στην Κεφαλή, παρέχει ακριβή και θετική τροφοδοσία σύρματος, κάτι που δεν είναι δυνατό με τροφοδότες τοποθετημένους στο δάπεδο.
Αυτές οι Κεφαλές Συγκόλλησης προσφέρουν την παραγωγικότητα και την επαναλαμβανόμενη ακρίβεια της μηχανικής συγκόλλησης στην κατασκευή και επισκευή εναλλακτών ατμού και εναλλακτών θερμότητας.
Αυτό το μηχάνημα εφαρμόζεται ευρέως σε
- Συγκόλληση σωλήνων εναλλάκτη θερμότητας
- Συγκόλληση σωλήνα λέβητα προς πλάκα σωλήνων
- Συγκόλληση προεξέχοντος σωλήνα
- Συγκόλληση ευθυγραμμισμένου σωλήνα
Χαρακτηριστικά
- Επεκτάσιμο πνευματικό μαντρέλι για εύκολη τοποθέτηση
- Υψηλή ακρίβεια με γρήγορη και ακριβή απόδοση, κατάλληλο για μικρούς εναλλάκτες θερμότητας
- Αυτόματος έλεγχος AVC με λειτουργία ενεργοποίησης και απενεργοποίησης για χειροκίνητες ρυθμίσεις
- Υδρόψυκτη κεφαλή συγκόλλησης TIG, εύκολη αλλαγή ή ρύθμιση του βολφραμίου
- Ενσωματωμένη τροφοδοσία σύρματος για εσοχές, προεξοχές ή ευθυγραμμισμένα άκρα σωλήνων
- Κουμπιά στη λαβή για εύκολη λειτουργία
- Χρησιμοποιεί τοπικό οδηγό για αυτο-κεντράρισμα συγκολλήσεων 19-76 mm OD
Προδιαγραφές
| Μοντέλο | TTS-30 |
| Υλικό | Ανθρακούχος χάλυβας, Ανοξείδωτος χάλυβας |
| Τύπος Σύνδεσης | Προεξέχων σωλήνας ή Ευθυγραμμισμένος σωλήνας |
| Διαδικασία Συγκόλλησης | TIG/GTAW |
| OD σωλήνα (mm) | 19-76 |
| Γωνία Τροχού Συγκόλλησης | 0-30 |
| OD βολφραμίου (mm) | 1.6-2.4 |
| Διάμετρος σύρματος συγκόλλησης (mm) | Φ0.8mm/Φ1.0 mm |
| Μέγιστη ταχύτητα τροφοδοσίας σύρματος | 2200 mm/min |
| Συγκόλληση με ταλάντευση | Ναι |
| Περιστροφή | 360° ελεύθερη περιστροφή με αυτόματη επαναφορά; συγκόλληση σε όλες τις θέσεις |
| Ταχύτητα περιστροφής (rpm) | 0.37-5.58 rpm |
| Προστατευτικό αέριο | Αργό |
| Ψύξη | Νερό |
| Μήκος καλωδίου | 6m |
| Κύρια Διάσταση (mm) | |
| Βάρος (kg) | 9 kg |
Προδιαγραφές Πηγής Τροφοδοσίας
| Μοντέλο | OBT-315 |
| Πηγή συγκόλλησης | Panasonic YC-315TX |
| Τύπος πηγής τροφοδοσίας | Inverter |
| Ρεύμα Συγκόλλησης | 5-315 A |
| Κύκλος λειτουργίας | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Τάση εισόδου | AC380V ± 10 % 50/ 60 Hz |
| Συνολική Ισχύς | 8.3 kVA |
| Ψύξη | Ενσωματωμένο σύστημα υδρόψυξης |
| Οθόνη | Οθόνη αφής 7" |
| Αποθήκευση Προγραμμάτων | 80 |
| Βαθμός Μόνωσης | F |
| Κλάση Προστασίας | IP21 |
| Βάρος | 120 kg |
| Διάσταση | 740 x 520 x 910 |
Λεπτομερείς Εικόνες
Προεξέχων σωλήνας προς Μηχανή Συγκόλλησης Πλάκας Σωλήνων

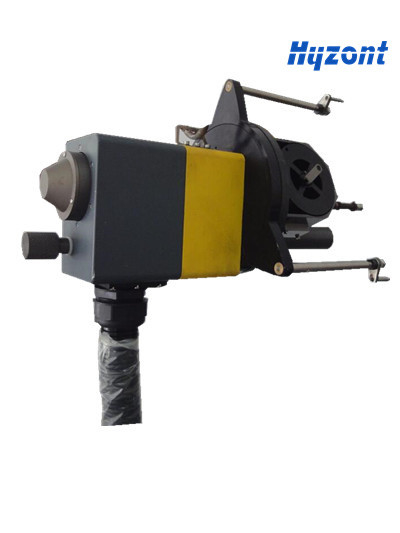

Κεφαλή Συγκόλλησης TIG TTS-30 για Μηχανή Συγκόλλησης Σωλήνα προς Πλάκα Σωλήνων
Πηγή Συγκόλλησης TIG OBT-315 για Μηχανή Συγκόλλησης Σωλήνα προς Πλάκα Σωλήνων
